палубной втулки

Панели палубной втулки

Это оборудование – линия по производству панели палубной втулки, которая создана на основе наших лучших технологий и опыта, также обеспечивает высокую надежность и простоту в управлении. Панели палубной втулки, производимые в этом оборудовании являются эффективными в укреплении силы при размещении бетона. Кроме этого, мы дали этим панелям формы для тиснения для того,чтобы предотвратить отслоение бетона.

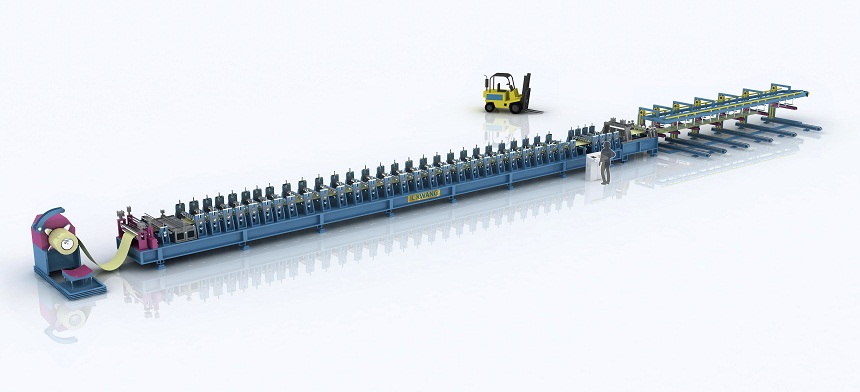

Линия по производству панели палубной втулки включает себя части такие как, разматыватель(Un-coiler), который наматывает и выпускает катушки, система прижимного ролика(pinch roll & Leveling system), которая правильно помещает катушку, формовочное оборудование(Roll forming unit), которое создаёт нужные формы и формы для тиснения, устройство обрезки(shearing unit), которое режет производимые панели палубной втулки и автоукладчик (Auto stacking unit), который автоматически загружает готовые панели палубной втулки.

<Specification>

1. Raw Material : Pre-painted galvanized steel sheet. ASTM A 526 / JIS G 3302 SGCC, Tensile strength 220 ~ 350MPA or other same class of soft material.
Coil Thickness : 0.75 ~ 1.5mm for TR150/280mm
: 0.6 ~1.0mm for deck 55/158mm
Coil Width : According to required profile type
2. Producing line speed
Line speed : Max.15m/min
( In case of longer than 5 meter )
For higher speed, it is available with option.
Speed control : Frequency control by inverter
3. Electric power source
Commercial voltage : According to customer’s specification
Total power : 40Kw

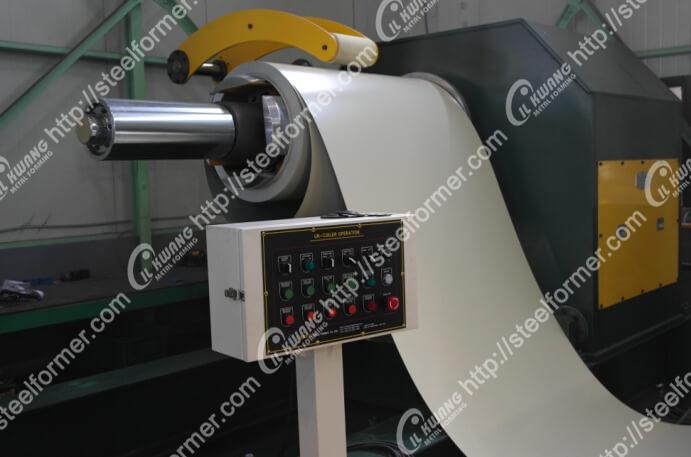

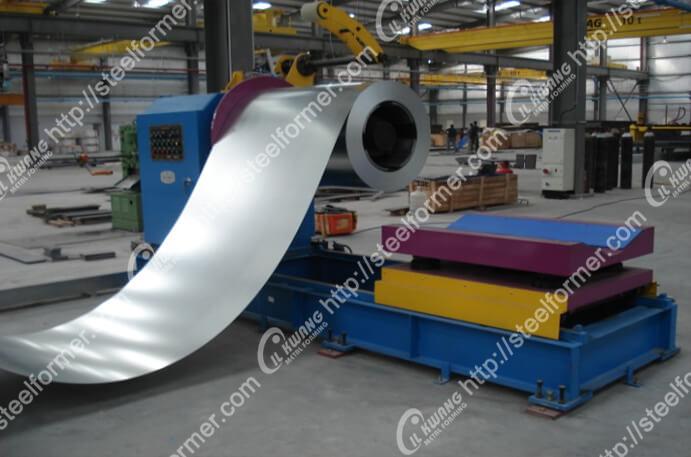

Разматыватель

Это устройство, которое позволяет стабильно поставлять железные катушки. Применяют катушки автомобиль, чтобы загрузить катушки более безопасным и легко.

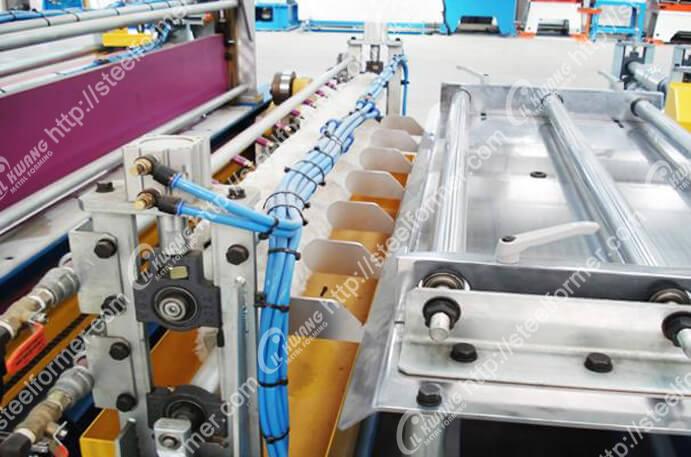

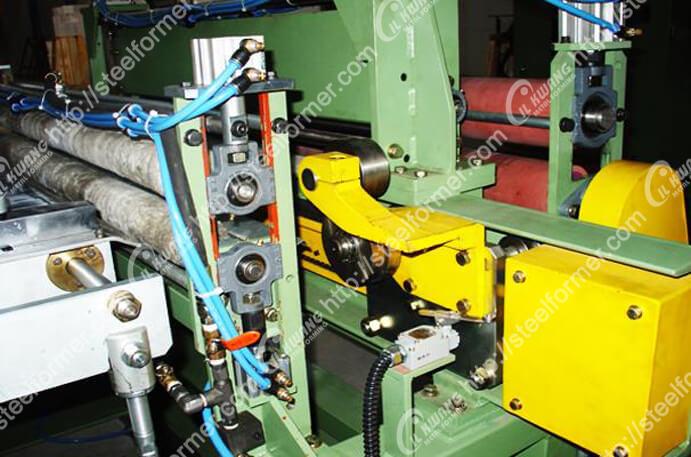

Система прижимного ролика

Это устройство, которое правильно вкладывает и нивелирует(leveling) железные катушки, поставляемые из разматывателя, затем стабильно поставляет их в перфорационное устройство.

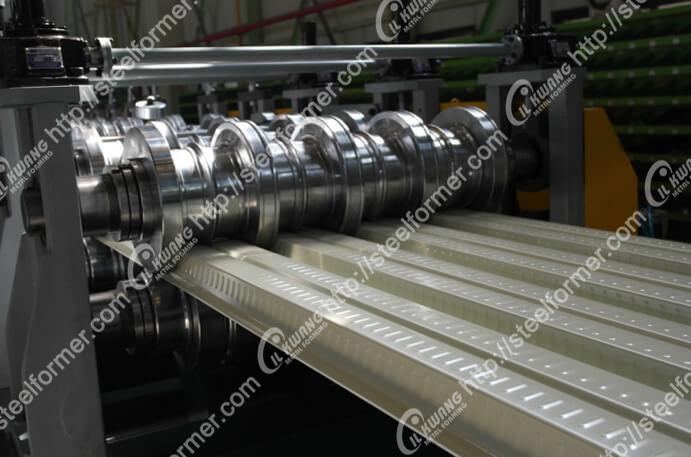

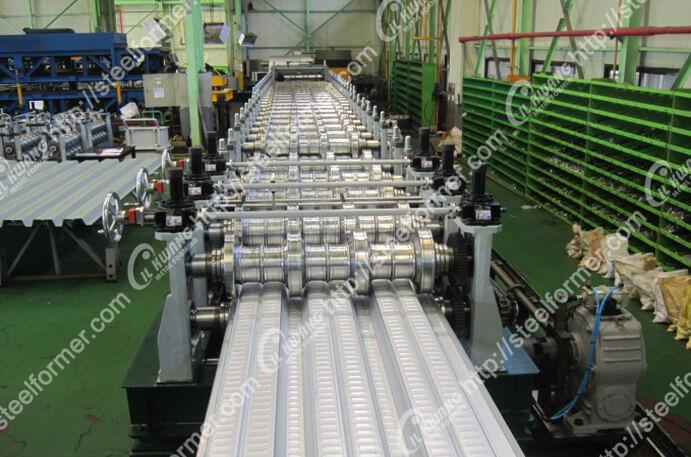

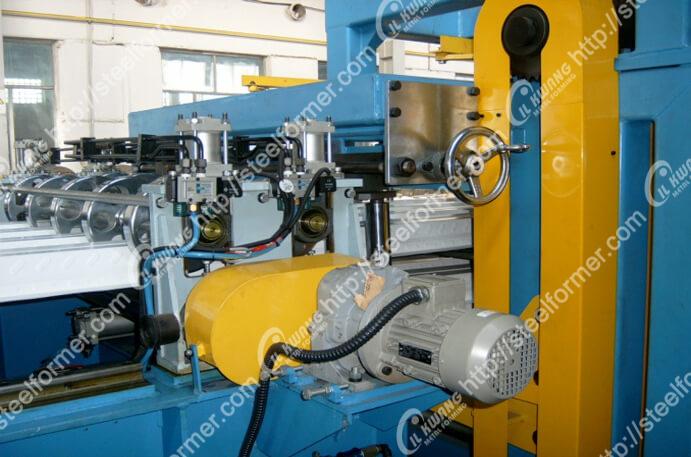

Формовочное оборудование

Это оборудование создаёт прекрасный образ панелей с помощью многоступенчатого формовочного ролика или микроволнового формовочного ролика. При выборе кассетного типа или типа двойного слоя, более различные формы могут быть сформированы в одном оборудовании.
Кроме того, чтобы предотвратить истирание и деформацию на поверхности ролика, он был разработан в процессе нанесения покрытия тепловой обработки и хром.
Роликовый подшипник снабжен внутренним диаметром, долговечность оборудования является максимальным, чтобы распределить нагрузку, создаваемую на поверхности ролика вала.

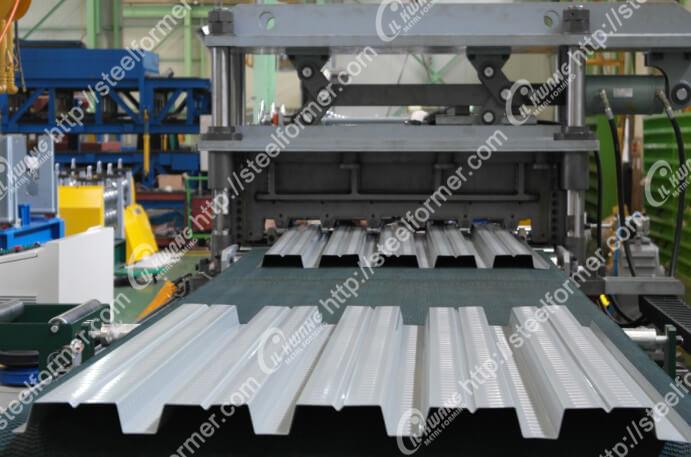

Устройство обрезки

Это стройство, которое режет созданные панели палубной втулки и выпускает волновые формы из формовочного оборудования, правильно режая их до требуемой длины.
По объёму производства, можно применяться разные способы

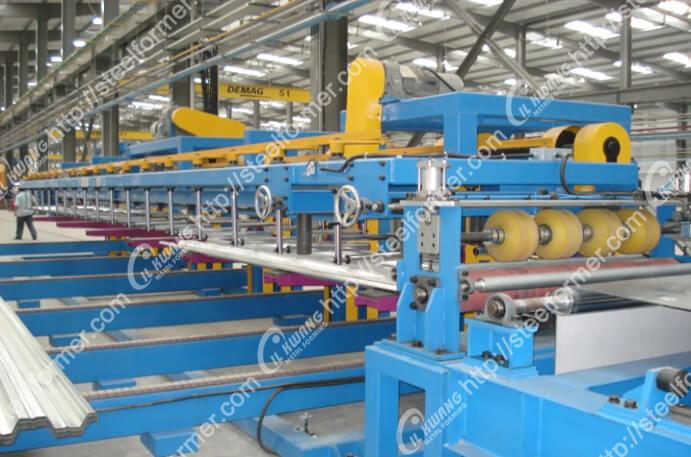

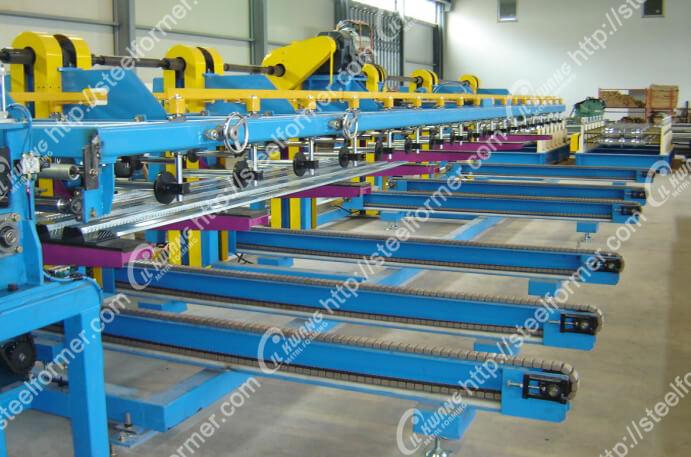

Автоукладчик

Это устройство, которое автоматически загружает готовые панели палубной втулки и после загружения продуктов, можно выпускать их по разным способам.

Линия для формовки профнастила

Линия для формовки профнастила – это первое оборудование, разработанное для непрерывного производства профнастила(профили стальные листовые гнутые с трапециевидными гофрами для строительства, профили стальные листовые гнутые с трапециевидными гофрами для сталежелезобетонных конструкций) в Корее. Эта линия состоит из разматывателя, вальцовочного станка, устройства для резки/горбачения, автоматического укладчика.
Глубокий профнастил (так называемый “горбатый настил”) применяется для различных типов крупногабаритных зданий и сооружений (например, офисных зданий, подземных паркингов, заводов и т.д.) для создания длиннопролетной односторонней конструкции настила пола различными методами. Это инновационный продукт, позволяющий на 20% снизить стоимость строительства, на 40% сократить сроки строительства и на 20% уменьшить высоту этажа. (С опорной стойкой – пролет 12 м / без опорной стойки – пролет 8,4 м)

Profiles: Линия по производству панели палубной втулки

IKS-DK-T55

  • Coil width : 1219mm
  • Coil thickness : 0.6~1.2mm
  • Finished width : 900mm
  • Pitch : 241mm
  • Depth : 55mm

IKS-HP-T82

  • Coil width : 1500mm
  • Coil thickness : 0.6~1.2mm
  • Finished width : 1060mm
  • Pitch : 245mm
  • Depth : 82mm

IKS-HP-T55

  • Coil width : 1250mm
  • Coil thickness : 0.7~1.3mm
  • Finished width : 632mm
  • Pitch : 158mm
  • Depth : 55mm
